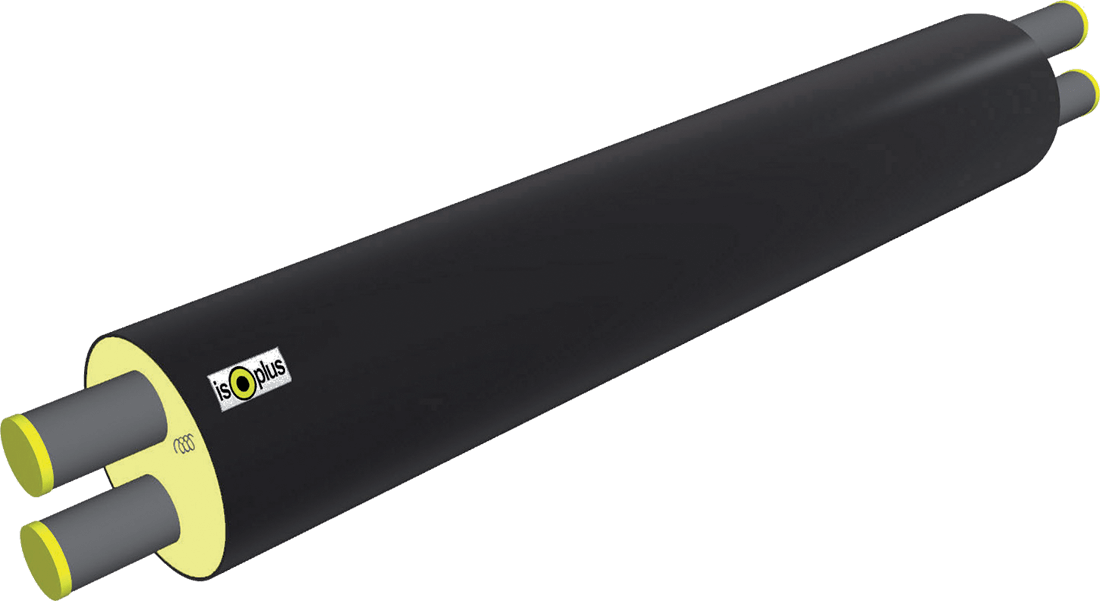

Cevi z dvojno cevjo v sredini
| Podatki za notranjo železno cev | Premer zunanje izolacije | Teža cevi brez vode [kg/m] | |||||
|---|---|---|---|---|---|---|---|
| DN (nominalni premer) | NPS (inch) | Zunanji premer žel. cevi [mm] | Debelina stene [mm] | Serija 1 [mm] | Serija 2 [mm] | Serija 1 | Serija 2 |
| 20+20 | 2x 3/4'' | 2x 26,9 | 2,6 | 125 | 140 | 4,92 | 5,27 |
| 25+25 | 2x 1'' | 2x 33,7 | 3,2 | 140 | 160 | 6,91 | 7,41 |
| 32+32 | 2x 1 1/4'' | 2x 42,4 | 3,2 | 160 | 180 | 8,70 | 9,23 |
| 40+40 | 2x 1 1/2'' | 2x 48,3 | 3,2 | 160 | 180 | 9,58 | 10,11 |
| 50+50 | 2x 2'' | 2x 60,3 | 3,2 | 200 | 225 | 12,56 | 13,49 |
| 65+65 | 2x 2 1/2'' | 2x 76,1 | 3,2 | 225 | 250 | 15,73 | 16,75 |
| 80+80 | 2x 3'' | 2x 88,9 | 3,2 | 250 | 280 | 18,54 | 19,93 |
| 100+100 | 2x 4'' | 2x 114,3 | 3,6 | 315 | 355 | 27,20 | 29,52 |
| 125+125 | 2x 5'' | 2x 139,7 | 3,6 | 400 | 450 | 36,05 | 39,54 |
| 150+150 | 2x 6'' | 2x 168,3 | 4,0 | 450 | 500 | 46,83 | 50,70 |
| 200+200 | 2x 8'' | 2x 219,1 | 4,5 | 560 | 630 | 70,61 | 75,56 |
Fazonski kosi Isoplus - tovarniško izdelane komponente
Za zanesljivo izvedbo celotnega predizoliranega cevovoda so poleg ravnih cevi ključni tudi fazonski kosi. Isoplus ponuja širok program predizoliranih kolen, T-odcepov, reducirnih kosov in drugih elementov, ki omogočajo prilagodljivo in varno gradnjo daljinskih omrežij.
Vsak fazonski kos je sestavljen iz medijske cevi ustrezne oblike, toplotne izolacije iz trde poliuretanske pene ter zaščitnega plašča iz polietilena. To zagotavlja enake izolacijske in mehanske lastnosti kot pri ravnih ceveh, kar pomeni enotno kakovost in dolgo življenjsko dobo sistema.

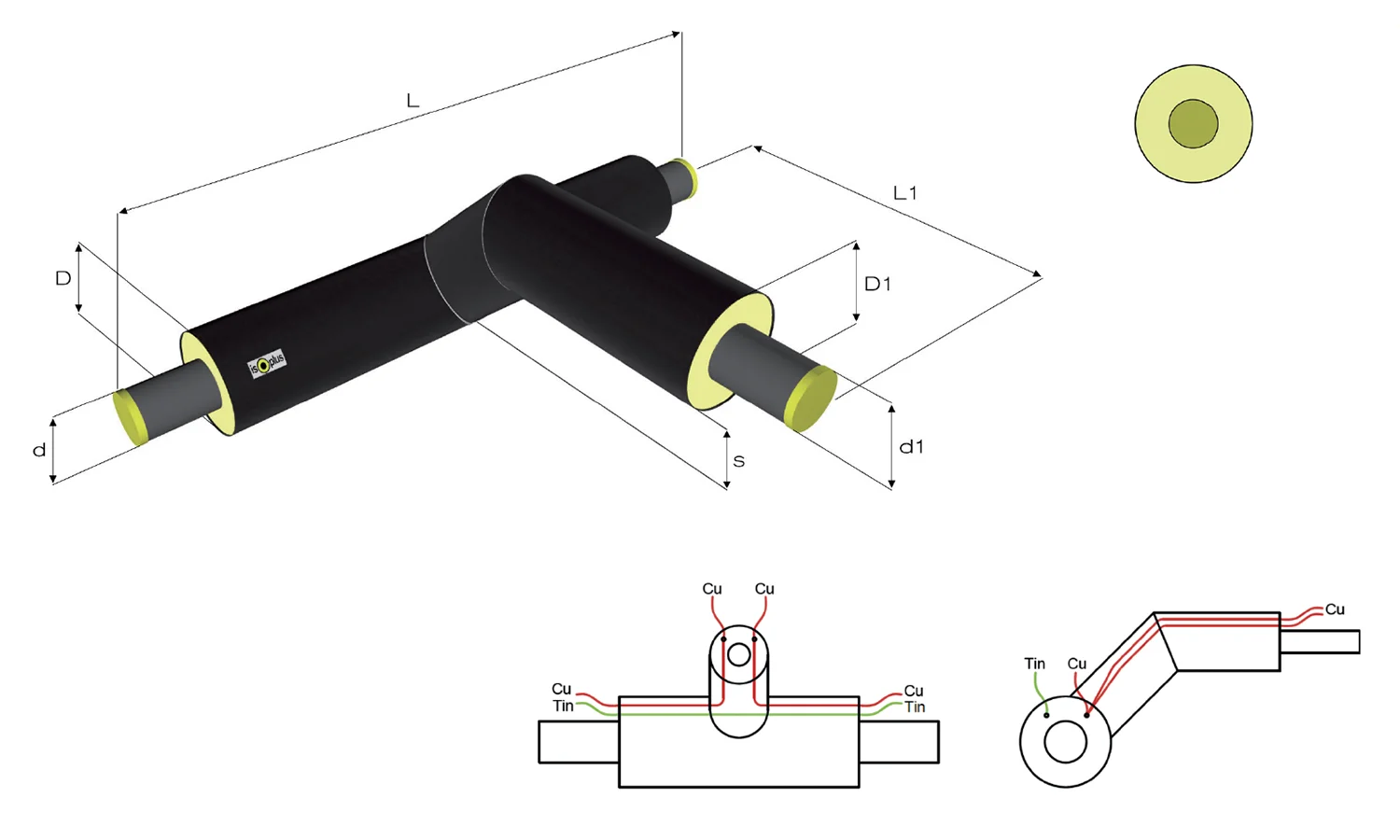

Dvojni T-odcepi

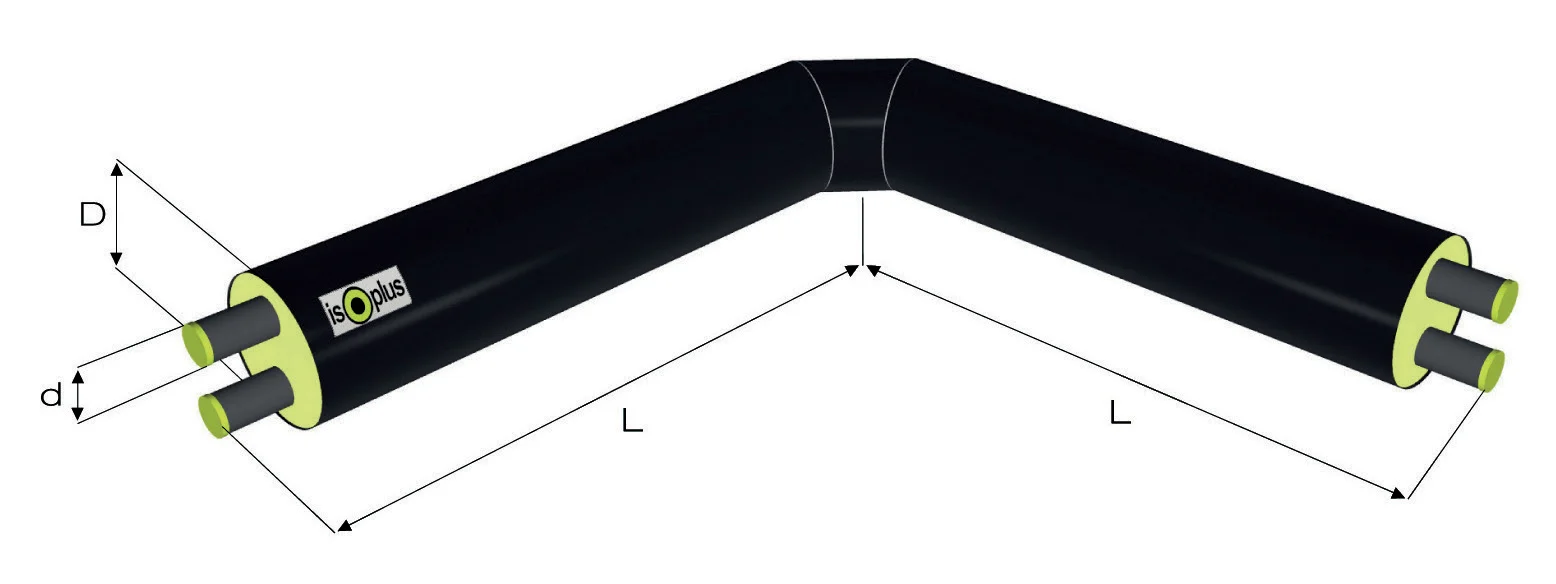

Dvojna kolena/loki 0-45°/45-90°
Dvojni krogelni ventil
Termostezne/termoskrčne izolacijske spojke Isoplus – program izdelave izolacijskih spojev
Za dolgoročno varnost in tesnost predizoliranega cevovoda je ključnega pomena kakovost spojev. Isoplus nudi celovit program spojnih elementov iz termosteznih materialov, ki zagotavljajo zanesljivo povezovanje ravnih cevi in fazonskih kosov v enoten sistem.
Spojke so sestavljene iz zaščitnega plašča iz polietilena ter izolacije iz pene, ki se po montaži popolnoma spoji s toplotno izolacijo cevi. Glede na vrsto zunanjega plašča so na voljo v dveh izvedbah:
Vrste materialov
- Zamrežen polietilen (PEX): polietilen, ki je s postopkom zamreženja molekularno stabiliziran. Ta proces poveča temperaturno in mehansko odpornost materiala ter mu daje boljšo oblikovno stabilnost pri obremenitvah.
- Nezamrežen polietilen (PE-HD): klasični visokogostotni polietilen, ki se uporablja za zaščitne plašče cevi in spojk. Odlikuje ga dobra odpornost na udarce, kemično stabilnost ter dolga življenjska doba pri standardnih obratovalnih pogojih.
Standardi
- Spojke in postopki spajanja: v skladu s standardom EN 489 (predizolirani spojni elementi za toplotna omrežja).
- Toplotna izolacija v spojki: trda poliuretanska pena v skladu s EN 253.
- Plašč materialov (PEX ali PE-HD): skladno s standardi za posamezne materiale in preskušeno po zahtevah Euroheat & Power (EHP/001).
Prednosti
- trajno tesni spoji brez toplotnih mostov,
- hitra in varna montaža na terenu,
- možnost izbire vrste materiala glede na projektne zahteve,
- popolna kompatibilnost z Isoplus cevmi in fazonskimi kosi.
Spojka iz nezamreženega PEHD
Spojka iz zamreženega polietilena
Sistem nadzora vlage Isoplus
Za dolgoročno varnost in zanesljivost cevovodnega omrežja Isoplus ponuja integriran sistem nadzora vlage v ceveh. Gre za elektronski nadzorni sistem, ki omogoča pravočasno zaznavo vdora vlage v toplotno izolacijo ter s tem preprečuje večje okvare in drage sanacije.
Kako deluje
- v toplotno izolacijo cevi je vgrajen signalni vodnik,
- sistem omogoča stalno spremljanje izolacijskega stanja,
- ob morebitnem vdoru vlage se sproži alarm, ki natančno pokaže lokacijo napake.
Standardi
- sistem nadzora vlage je izdelan in preizkušen v skladu s standardom EN 14419 (sistemi za odkrivanje vlage pri predizoliranih cevovodih),
- popolnoma združljiv z vsemi predizoliranimi cevmi in fazonskimi kosi Isoplus.
Prednosti
- zgodnje odkrivanje morebitnih poškodb ali puščanj,
- nižji stroški vzdrževanja in hitrejše sanacije,
- bistveno daljša življenjska doba celotnega sistema,
- večja varnost obratovanja in zaupanje investitorjev.
Sistem nadzora vlage dopolnjuje celoten program Isoplus in zagotavlja, da cevovod ostaja učinkovit, varen in trajno zaščiten skozi celotno življenjsko dobo.
